겹침주열말뚝에 매입한 열교환기 파이프를 통하여 획득 또는 방출되는 지중열을
히트펌프 시스템과 결합하여 건축물의 냉난방 시스템이나 도로면의 제빙시스템으로 활용한다.
숫말뚝의 철근망에 열교환기 파이프를 고정
콘크리트의 높은 열전도도를 활용.
기초말뚝이나 겹침주열말뚝 같은 매입형 옹벽(흙막이벽)에 열교환기를 설치하여 지열원 히트펌프 시스템과 결합하여 건축물의 냉난방 에너지로 이용할 수 있도록 하는 열교환기 시스템을 에너지파일이라하고 특히 겹침주열말뚝같은 매입형 옹벽(흙막이벽)에 열교환기를 설치하는 것을 에너지파일 벽체라 한다.
에너지 파일 벽체형 열교환기

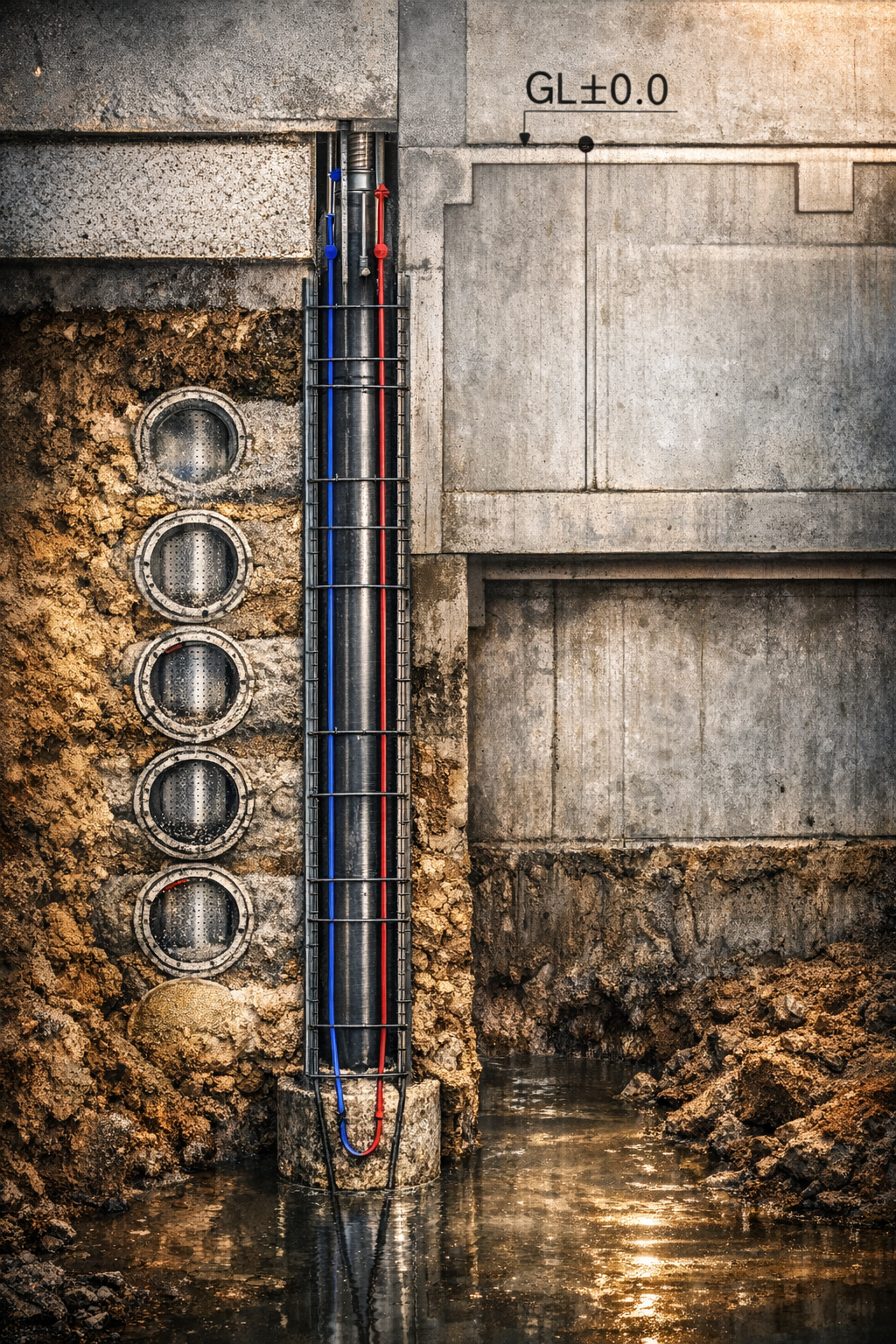

• 에너지 파일 벽체형 지중열교환기는 흙막이벽인 겹침주열말뚝의 철근망에 HDPE 파이프를 설치한다.
• 지중열교환기와 히트펌프를 결합하여 건축물의 냉난방에 사용한다.

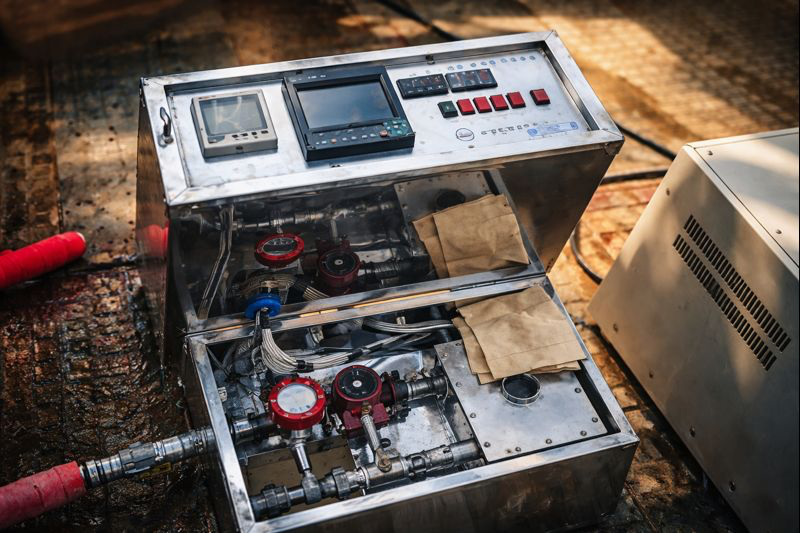

• 제로에너지건축물 인증을 위해 현장 열응답시험을 완료하고 인증절차를 진행중이다.
• 에너지 기준 의무화 대상 민간 건축물에서는 현장 열응답시험 데이터를 참조하고 지층의 열전도도를
측정하여 시뮬레이션 계산결과를 근거로 열용량을 산정하여 사용할 수 있다.
겹침주열말뚝을 이용한 에너지파일 벽체는 저엔탈피 지열 시스템으로 40 °C 이하 온도범위에서 운전되므로, 사용위험이 적고 내구연한이 길어진다.
열교환기 파이프가 콘크리트 말뚝에 매입되므로 작업중에 파손될 우려가 거의 없다.
숫말뚝의 철근망에 열교환기 파이프를 고정
콘크리트의 높은 열전도도를 활용
현장타설 콘크리트 말뚝은 현장에서 열교환기 설치
수직도 제어와 재료분리 방지 / 지열을 이용한 에너지 파일
에너지파일 벽체의 열교환기는 겹침주열말뚝의 철근망에 고정설치되므로 작업 중에 파손될 우려가 거의 없다. 폐쇄 U형 열교환기 파이프는 일반적으로 HDPE 파이프를 사용하며 융착으로 연결하고 설치전에 통수시험을 하여 품질을 보장한다.
겹침주열말뚝의 열교환기 파이프가 콘크리트 말뚝의 내부에 폐쇄 U형으로 설치되어 순환수가 지하수와 직접 접촉하지 않으므로 지하수에 직접적으로 미치는 영향은 없으며 열교환을 통하여 일반적으로 15℃ 정도인 지중온도가 하절기에는 상승하지만 동절기에는 그만큼 하강하는 사이클이 반복되어 지하수의 온도변화의 영향은 거의 없는 지속가능 에너지 원이다.
에너지파일 벽체형 열교환기는 히트펌프와 결합하는 냉난방 에너지나 제빙 에너지로 활용하여 탄소감소에 기여할 수 있다.
